一、SMT貼片加工
SMT,即表面貼裝技術(Surface Mounted Technology),是一種將無引腳或短引線表面組裝元器件(簡稱SMC/SMD,中文稱片狀元器件)安裝在印制電路板(PCB)的表面或其它基板的表面上,通過再流焊或浸焊等方法加以焊接組裝的電路裝連技術。它是電子組裝行業里常見的一種技術和工藝。

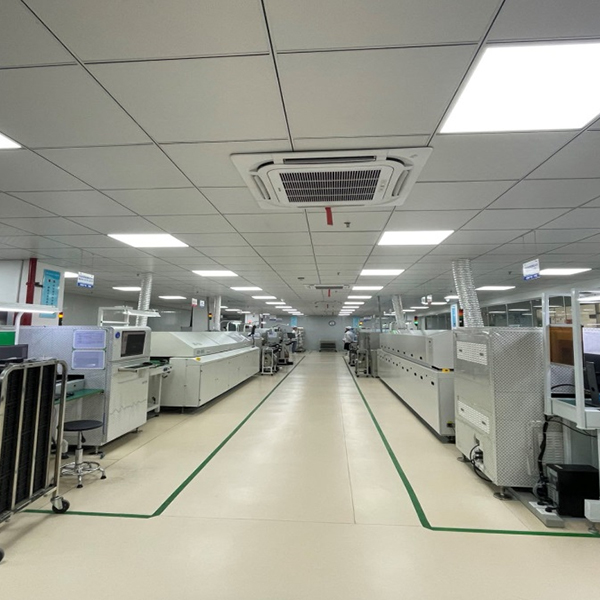

加工流程
SMT貼片加工的流程主要包括以下幾個步驟:
物料采購與檢驗:根據客戶提供的BOM清單進行物料原始采購,并進行物料檢驗加工,如排針剪腳、電阻引腳成型等,以確保生產質量。
絲?。簩㈠a膏或貼片膠漏印到PCB焊盤上,為元器件焊接做準備。
點膠:在某些情況下,將紅膠滴于PCB位置上,起到固定待焊接元器件的作用。
貼裝:通過貼片機將SMC/SMD元件快速而準確地貼裝到PCB板所指定的焊盤位置上。
固化:將貼片膠融化,使表面貼裝元器件固定在PCB焊盤上。
回流焊接:通過重新熔化預先分配到印制板焊盤上的膏裝軟釬焊料,實現表面組裝元器件焊端或引腳與印制板焊盤之間的機械與電氣連接。
清洗:清理焊接過程中產生的殘留物,如助焊劑等。
檢測與維修:對組裝完成后的PCB板進行焊接質量和裝配質量的檢測,并進行維修。
二、DIP插件加工
DIP,即雙列直插式封裝(Dual In-line Package),是一種將電子元器件插入到電路板上的插孔中,然后進行焊接的組裝方式。DIP插件加工是將具有雙列直插式封裝的電子元器件插入到印刷電路板的對應插座中,并通過焊接等方式實現電氣連接的過程。
加工流程
DIP插件加工的流程主要包括以下幾個步驟:
準備工作:準備電路板、元器件、插座等所需材料和工具。
插件:將DIP封裝的元器件按照電路設計要求插入到電路板的對應插座中。
焊接:通過波峰焊、手工焊等焊接方式,將元器件的引腳與電路板上的焊盤進行電氣連接。
檢查與測試:對焊接完成的電路板進行檢查,確保元器件正確安裝且無虛焊、短路等問題,然后進行功能測試,驗證電路板的性能是否符合設計要求。
維修與調試:如果在檢查或測試過程中發現問題,需要對電路板進行維修或調試,以確保產品質量。
清洗與烘干:對焊接完成的電路板進行清洗,清理表面的助焊劑等殘留物,并進行烘干處理。
