近日,杭州錦呈電子有限公司(以下簡稱“錦呈電子”)宣布完成SMT貼片生產線的重大技術升級,正式投入兩條高端貼片線運營。此次升級以日本雅馬哈(YAMAHA)貼片機為核心,并集成3D SPI錫膏檢測、韓國KY品牌3D AOI自動光學檢測、MES制造執行系統、X-RAY焊點分析等國際頂尖設備,標志著公司在智能制造領域邁向新臺階,進一步鞏固行業領先地位。杭州錦呈電子有限公司成立于2018年,一家專注于SMT貼片加工、PCB組裝及電子制造服務的高新技術企業。
作為國內領先的SMT貼片服務商,錦呈電子始終致力于通過技術創新提升生產效能與產品質量。兩條高端貼片線,以YAMAHA YSM系列貼片機為技術核心,該設備具備高速智能識別、雙臂同步貼裝、微米級貼裝精度等優勢,可高效處理0201/03015等微型元器件,滿足高密度封裝及高精度組裝需求。配合3D SPI錫膏檢測儀,通過三維立體檢測技術,對錫膏印刷厚度、偏移、橋連等缺陷實現亞微米級檢測,有效避免焊點隱患。

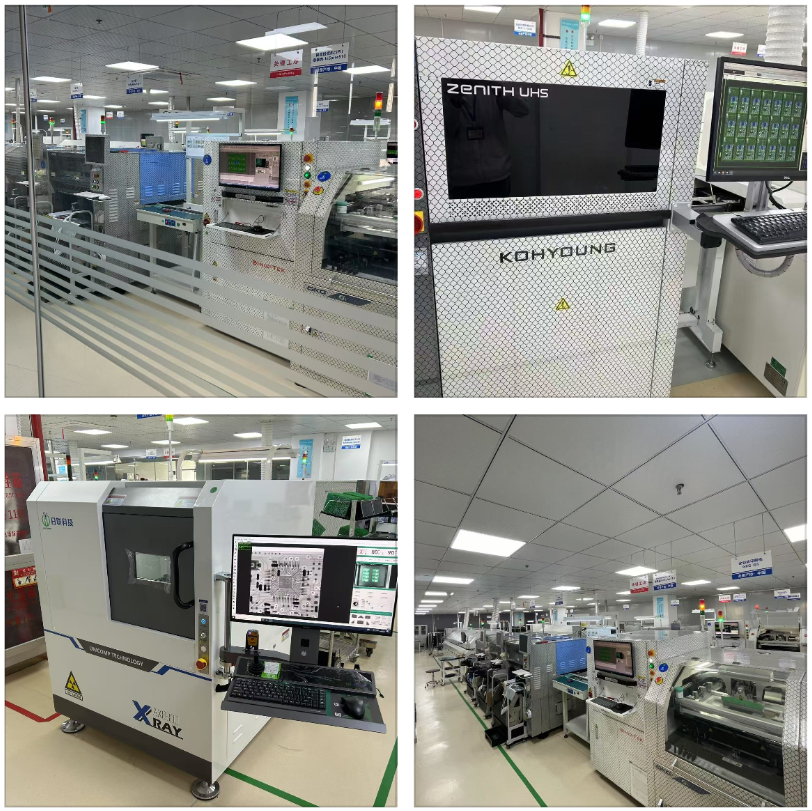

在外觀檢測環節,公司引入業界領先的韓國KY品牌3D AOI設備。該設備采用先進的3D成像與深度學習算法,能夠精準檢測元器件的翹腳、浮高、爬錫高度等復雜缺陷,檢測精度與效率較傳統設備大幅提升,被譽為當前行業最先進的外觀檢測解決方案。通過實時圖像分析與智能判定,該設備可將貼裝缺陷檢出率提升至99.9%,為產品質量提供堅實保障。

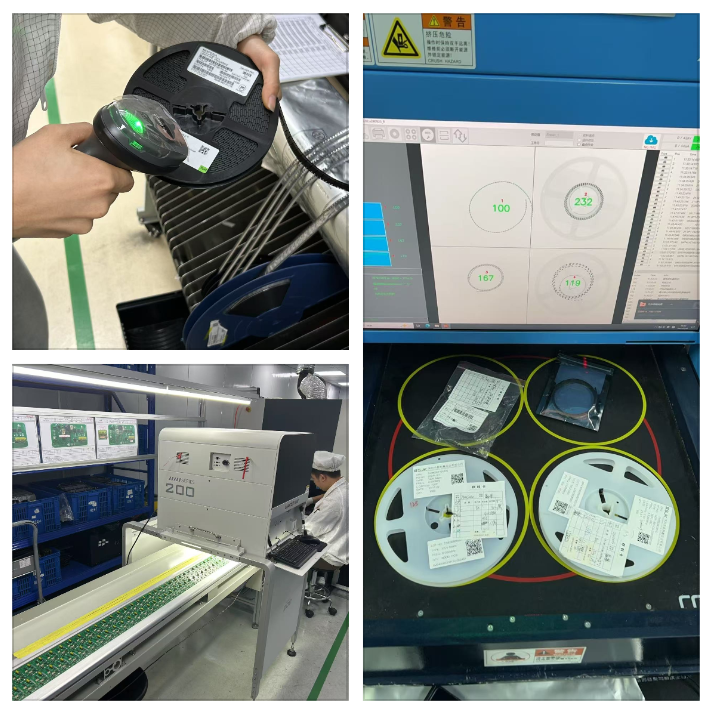

同時,公司深度集成MES制造執行系統,實現從訂單下達、生產排程、設備監控到質量追溯的全流程數字化管理。通過實時數據采集與分析,生產透明度與效率大幅提升。X-RAY檢測設備的引入,更填補了公司內部焊點檢測的空白——通過穿透式成像技術,對BGA、MOS管等隱藏焊點的空洞、裂紋進行精準分析,為高品質交付提供雙重保障。
“此次設備升級是錦呈電子踐行‘技術領先、品質為本’戰略的重要舉措。”公司總經理劉總表示,“雅馬哈貼片機的高精度與靈活性,結合韓國KY品牌3D AOI的業界領先檢測技術,使我們能夠應對微型化、高密度組裝及嚴苛外觀檢測要求。無論是消費電子、汽車電子還是高端通信模塊,我們都能實現從貼裝到檢測的全程質量把控,為客戶交付零缺陷產品?!?/p>
自成立以來,錦呈電子始終專注于SMT領域的技術深耕,服務客戶涵蓋通信、醫療、工業控制、新能源等行業。憑借完善的設備矩陣與資深技術團隊,公司已通過ISO9001質量管理體系認證,并建立標準化無塵車間,確保每一塊PCB板的貼裝精度與可靠性。
隨著智能制造浪潮的推進,錦呈電子將繼續加大技術投入,探索AI視覺檢測、數字孿生等前沿技術的應用,以更智能、更可靠的生產能力,賦能電子制造產業鏈高質量發展。
