在電子產品飛速發展的今天，SMT 貼片技術無處不在。從日常使用的智能手機、平板電腦，到復雜的汽車電子系統、醫療設備，SMT 貼片技術都發揮著關鍵作用。那么，到底什么是 SMT 貼片呢？

傳統插裝技術需要在 PCB 板上打孔，將元件的引腳穿過孔洞進行焊接，而 SMT 貼片技術則直接把元件貼在 PCB 板表面，無需打孔，大大節省了 PCB 板的空間。這使得電子產品能夠在更小的體積內集成更多的功能，實現了產品的小型化和輕量化。比如我們手中輕薄的智能手機，內部的主板上密密麻麻地布滿了各種微小的電子元件，這很大程度上都得益于 SMT 貼片技術。

SMT 貼片的工藝流程主要包括錫膏印刷、元件貼裝和回流焊接三個關鍵步驟。在錫膏印刷環節，通過高精度的鋼網和刮刀配合，將錫膏均勻地涂覆在 PCB 板的焊盤上，這就像是為元件的安裝提前準備好 “膠水”。接下來是元件貼裝，先進的貼片機利用真空吸嘴從供料器中精準抓取微小的電子元件，如芯片、電阻、電容等，再通過視覺定位系統，將元件以極高的精度放置在涂有錫膏的焊盤上，其定位精度可達 ±0.025mm 甚至更高，如同在微觀世界里進行一場精準的舞蹈。最后是回流焊接，貼裝好元件的 PCB 板進入回流焊爐，爐內按照預設的溫度曲線，依次經過預熱、升溫、回流及冷卻等階段。在回流階段，錫膏受熱融化，將元件與 PCB 板牢固地焊接在一起，冷卻后就形成了穩定可靠的電氣連接。

SMT 貼片技術的優勢十分顯著。除了前面提到的實現高密度組裝，提升電子產品的集成度外，它還具有高自動化程度，從錫膏印刷到元件貼裝再到回流焊接，整個過程都可由自動化設備完成，不僅提高了生產效率，還大大降低了人工成本和人為誤差，產品的一致性和質量也得到了有力保障。而且，由于 SMT 貼片元件的引腳或端子與 PCB 板的電氣連接路徑更短，信號傳輸過程中的衰減和干擾大幅減少，這使得電子產品的電氣性能，尤其是高頻信號傳輸性能得到了極大提升。例如，在 5G 通信設備中，SMT 貼片技術對于保障高速、穩定的信號傳輸至關重要。

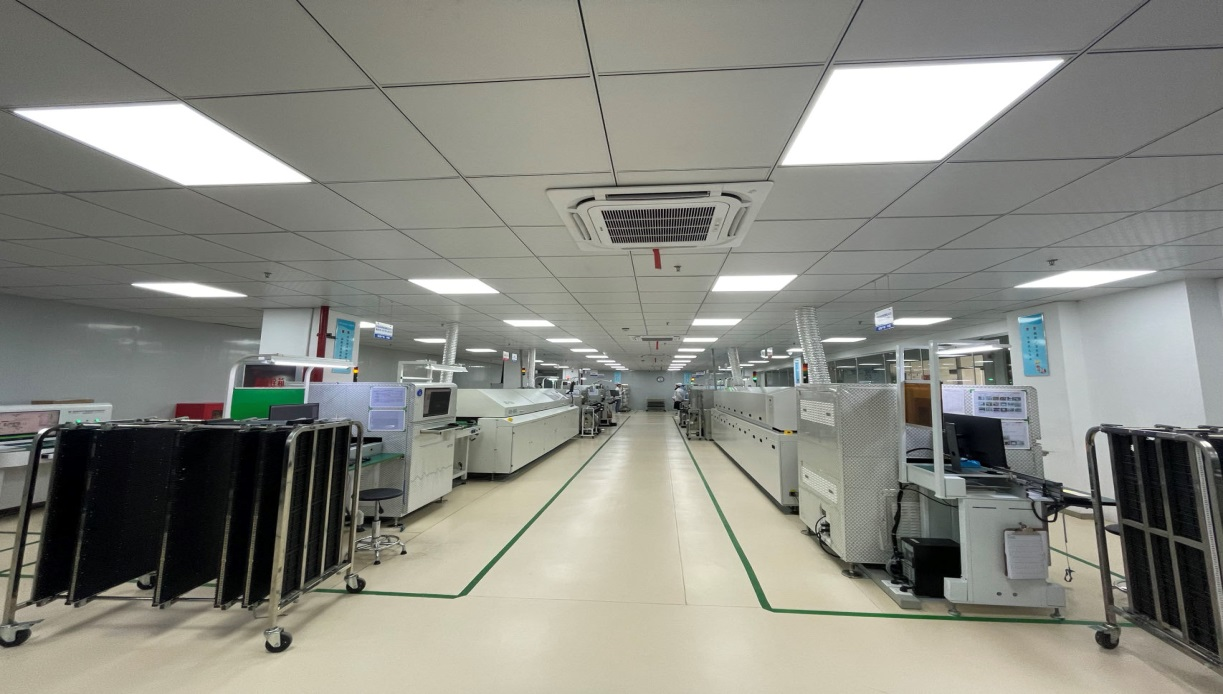

在實際應用中，SMT 貼片技術廣泛應用于各個電子領域。在視頻監控設備制造中，SMT 貼片技術助力生產出體積更小、性能更穩定的監控?cái)z像頭和視頻處理設備。像錦呈電子這樣專業的電子制造企業，其先進的 SMT 車間，嚴格的 6S 管理和 ESD 靜電防護管理，從元件存儲、印刷工藝到回流焊接的每一個細節把控，都能確保視頻監控設備中的電子元件精準貼裝，焊點牢固可靠，有效解決了設備穩定性不足的問題，提升了監控畫面的質量和設備運行的可靠性，為安防工作提供了堅實的保障。

總之，SMT 貼片技術以其獨特的優勢，推動著電子產品不斷向小型化、高性能化、高可靠性方向發展，在現代電子制造領域占據著舉足輕重的地位，深刻影響著我們生活的方方面面。
